ما هو مشعب التكسير ولماذا هو مهم لعمليات التكسير الهيدروليكي الحديثة؟

أ مشعب فارك هو نظام لتوزيع السوائل عالي الضغط يستخدم في عمليات التكسير الهيدروليكي لتوجيه سائل التكسير المضغوط والتحكم فيه وتوزيعه من شاحنات المضخات المتعددة إلى رأس بئر واحد أو أكثر في وقت واحد. باختصار: بدون أ مشعب فارك ، فمن المستحيل ماديًا تنسيق إنتاج 10-40 مضخة عالية الضغط في حفرة بئر واحدة عند معدلات الضغط والتدفق التي تتطلبها عمليات الإنجاز الحديثة. نموذجي مشعب الكسر يجب أن تتعامل مع ضغوط العمل التي تتراوح بين 10000 و20000 رطل لكل بوصة مربعة ومعدلات تدفق تتجاوز 100 برميل في الدقيقة (bpm)، مما يجعلها واحدة من أكثر قطع المعدات تطلبًا من الناحية الميكانيكية في أي موقع بئر. يشرح هذا المقال كيف مشعب فاركs العمل، وأنواع التصميم الرئيسية، ومعايير الاختيار، وأفضل الممارسات التشغيلية، والتكنولوجيا المتطورة التي تعيد تشكيل هذه الفئة الهامة من المعدات.

ما هو مشعب فارك؟ الوظيفة والمكونات الأساسية

أ مشعب فارك يعمل كمحور سائل مركزي لانتشار التكسير الهيدروليكي - حيث يعمل على تجميع التدفق من وحدات المضخات المتعددة، مما يوفر إمكانية العزل والتحكم في التدفق، وتوصيل السائل عند ضغط متحكم فيه إلى حديد معالجة رأس البئر. إنه مشابه من الناحية النظرية لتقاطع الطريق السريع: تندمج الممرات المتعددة لحركة المرور ذات الحجم الكبير (شاحنات المضخة) في مسار تدفق متحكم فيه يؤدي إلى وجهة واحدة (حفرة البئر).

الوظيفة الأساسية ل مشعب الكسر له ثلاثة أبعاد: توزيع السوائل، ومعادلة الضغط، والمرونة التشغيلية. وبدون المشعب، فإن توصيل 20 شاحنة ضخ فردية مباشرة برأس بئر واحد سيتطلب تشابكًا لا يمكن التحكم فيه من الحديد عالي الضغط مع عدم وجود وسيلة لعزل المضخات الفردية للصيانة، أو التبديل بين الآبار دون إيقاف المهمة، أو إدارة ارتفاع الضغط الناتج عن بدء تشغيل المضخات وإيقاف تشغيلها.

المكونات الرئيسية لمشعب فراك

• جسم الرأس (التجويف الرئيسي): الأنبوب المركزي أو الجسم المطروق الذي تتدفق من خلاله جميع السوائل. تتراوح أقطار التجويف الرئيسي عادة من 4 بوصات إلى 7 بوصات (اسمية)، مع سمك جدار مصمم هندسيًا لتحمل ضغوط الانفجار التي تبلغ 1.5-2× ضغط العمل. تُصنع معظم أجسام الرؤوس من فولاذ مطلي بالكروم 4130 أو 4140، ويتم معالجته بالحرارة للحصول على قوة تزيد عن 100000 رطل لكل بوصة مربعة.
• اتصالات المدخل (جانب المضخة): وصلات الضغط العالي الفردية حيث يتم توصيل خطوط تفريغ شاحنة المضخة. معيار مشعب فارك يحتوي على 8-24 منفذ مدخل، كل منها مزود بصمام سدادة أو صمام بوابة لعزل المضخة الفردية. تتضمن أنواع التوصيلات اتحاد المطرقة (الشكل 1502 أو 2002)، أو أنظمة التوصيل السريع ذات الحواف، أو أنظمة الملكية.
• اتصالات المخرج (جانب البئر): منافذ الضغط العالي المؤدية إلى معالجة الحديد ورأس البئر. تستخدم عمليات منصات الآبار المتعددة مشعبات ذات 2-8 منافذ منفذ لتمكين المعالجة المتزامنة أو المتسلسلة لآبار متعددة دون الحاجة إلى التثبيت بين المراحل.
• صمامات العزل: تسمح صمامات البوابة أو صمامات التوصيل الموجودة على كل منفذ مدخل ومخرج بالعزل الفردي لأي مضخة أو توصيل بئر دون إغلاق الانتشار بالكامل. يتم تشغيل هذه الصمامات عادةً هيدروليكيًا أو يدويًا، ويتم تصنيفها لضغط العمل الكامل للمجمع.
• صمام تخفيف الضغط (PRV): أ safety-critical component that automatically vents fluid if manifold pressure exceeds the maximum allowable working pressure (MAWP). PRVs are typically set at 105–110% of MAWP.
• أجهزة قياس الضغط ومنافذ الأجهزة: تتيح مراقبة الضغط في الوقت الفعلي في نقاط متعددة الكشف المبكر عن قيود التدفق أو تسرب الصمامات أو شذوذات المضخة. حديث مشعب فاركs دمج محولات الضغط الإلكترونية المتصلة بنظام الحصول على البيانات في شاحنة المعالجة.

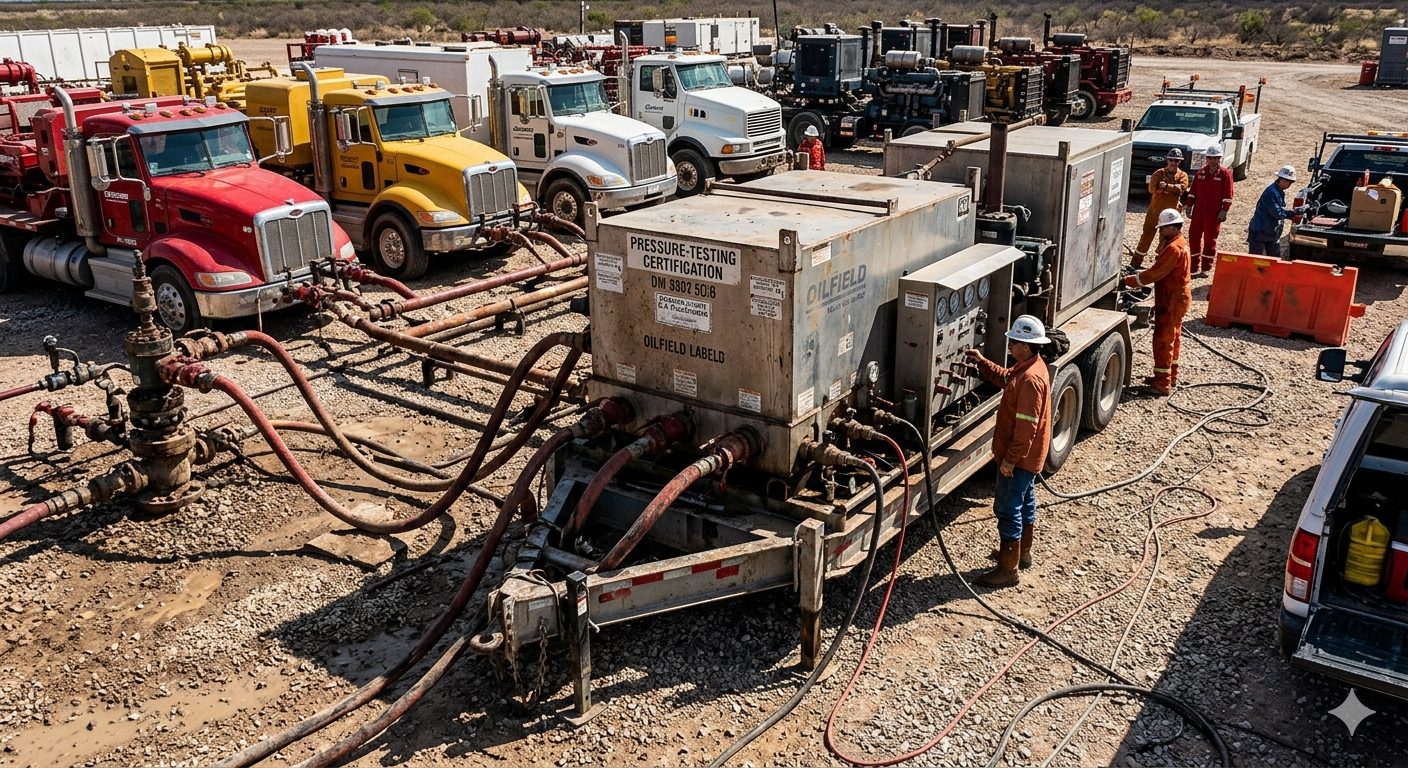

• إطار انزلاقي/مقطورة: يتم تركيب مجموعة المتشعبة على انزلاق فولاذي أو مقطورة قانونية للطرق للنقل والنشر السريع. يمكن وضع الوحدات المثبتة على المقطورة وتوصيلها خلال 45-90 دقيقة بواسطة طاقم فارك قياسي.

أنواع مشعبات فارك: التقليدية مقابل السوستة مقابل كومبو

ال مشعب فارك لقد تطور السوق من رؤوس بئر واحدة بسيطة إلى أنظمة متطورة متعددة الآبار قادرة على دعم التكسير المتزامن لآبار الآبار المجاورة. هناك ثلاثة تكوينات أساسية تهيمن على العمليات الحديثة:

الجدول 1: مقارنة بين التكوينات المتعددة للفرك الأساسي الثلاثة حسب المعلمات التشغيلية والتجارية الرئيسية. توفر السوستة والمشعبات المجمعة استخدامًا أعلى للمضخة بشكل ملحوظ على حساب التعقيد الأكبر واستثمار رأس المال.

ال Zipper Frac Manifold: How It Doubles Pump Efficiency

ال سحاب فارك مشعب هو الابتكار التشغيلي الأكثر أهمية في تصميم مشعب frac في العقدين الماضيين. في التكوين السحابي، تتناوب مضخة واحدة بين حفرتي بئر متجاورتين - بينما يتم كسر بئر واحد، يتم ثقب الآخر وإعداده للمرحلة التالية. وهذا يلغي الوقت غير الإنتاجي (NPT) بين المراحل والذي يمثل 30-40% من إجمالي وقت الانتهاء في عمليات البئر الفردية.

ال hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

أ standard سحاب فارك مشعب يتكون من جسمين رأسيين منفصلين متصلين بواسطة قسم متقاطع مع صمامات عزل، مما يسمح بإعادة توجيه انتشار المضخة بالكامل من البئر "أ" إلى البئر "ب" عن طريق فتح وإغلاق صمامين - وهي عملية تبديل تستغرق أقل من 60 ثانية.

تقييمات ضغط مشعب فارك: اختيار الفئة المناسبة

تصنيف الضغط هو المواصفات الأكثر أهمية للسلامة عند اختيار أ مشعب فارك . إن عدم تحديد تصنيف الضغط هو السبب الرئيسي لفشل المشعب الكارثي، والذي يمكن أن يكون مميتًا ويؤدي إلى حوادث التحكم في البئر. تستخدم الصناعة نظامًا موحدًا لفئات الضغط يتوافق مع API 6A وAPI 16C:

الجدول 2: فئات ضغط مشعب فارك القياسية مع ضغوط الاختبار المقابلة وتطبيقات التكوين النموذجية. يجب اختبار جميع المكونات المحتوية على ضغط مشعب التكسير هيدروستاتيكيًا إلى ضغط تشغيل يبلغ 1.5× قبل النشر وفقًا لمتطلبات API 16C.

ال selection of a 15K versus 20K مشعب فارك إنها ليست مجرد مسألة هامش أمان، بل لها آثار مباشرة على التكلفة. يمكن أن تكلف مجموعة المتشعبات ذات تصنيف 20K ما بين 40 إلى 70% أكثر من وحدة تعادل 15K نظرًا للأجسام المطروقة الأثقل، والجدران السميكة، والصمامات ذات المواصفات الأعلى، واختبارات تأهيل المواد الأكثر صرامة المطلوبة. ومع ذلك، فإن استخدام مشعب 10K أو 15K في التكوين الذي يتطلب ضغط معالجة يبلغ 18000 رطل لكل بوصة مربعة يخلق خطرًا غير مقبول لفشل احتواء الضغط.

المواد والمعادن: ما الذي يجعل مشعب التكسير ينجو من خدمة الكشط عالي الضغط

مشعب فارك تواجه المكونات مجموعة فريدة من الضغوط الميكانيكية: التحميل الدوري عالي الضغط خلال كل مرحلة، والتآكل الناتج عن السوائل المحملة بالدعامة عالية السرعة (تركيزات الرمل 0.5-4 رطل/جالون بسرعات 40-80 قدم/ثانية)، والهجوم الكيميائي من عمليات التنظيف المسبق للحمض ومخفضات الاحتكاك، والإرهاق الناتج عن دورات الضغط المتكررة عبر مئات المراحل سنويًا.

مواد الجسم والرأس

ال main header body of a مشعب فارك يتم تشكيله عادةً من الفولاذ المطلي بالكروم AISI 4130 أو 4140، والمعالج بالحرارة إلى حد أدنى من مقاومة الخضوع يبلغ 75000-100000 رطل لكل بوصة مربعة (الدرجة L أو الدرجة P لكل API 6A). يعد البناء المزور أمرًا إلزاميًا - لا يمكن للحديد الزهر أو المصنوعات الملحومة أن تتحمل بشكل موثوق تحميل التعب الدوري لخدمة التكسير. يعمل الحدادة على التخلص من الفراغات الداخلية ونقاط ضعف الحبوب الاتجاهية التي تجعل المسبوكات عرضة للتشقق الناتج عن الإجهاد.

بالنسبة لتطبيقات الخدمة الحامضة (وجود H₂S)، يجب أن تفي المواد بمتطلبات NACE MR0175 / ISO 15156، والتي تحدد الحد الأقصى للصلابة بـ 22 HRC لمنع التشقق الناتج عن إجهاد الكبريتيد. خدمة الحامض مشعب فاركs استخدام الفولاذ منخفض الكربون مع كيمياء خاضعة للرقابة بدلاً من السبائك عالية القوة، وقبول معدلات ضغط منخفضة مقابل مقاومة الحامض.

تقنيات الحماية من التآكل

تآكل الدعامة هو آلية التآكل الأساسية في مشعب فارك الأجسام، خاصة عند الوصلات والمرفقين ومقاعد الصمامات حيث تبلغ سرعة التدفق والاضطراب ذروتها. يتم استخدام ثلاث استراتيجيات أساسية للتخفيف من التآكل:

• الأكمام القابلة للاستبدال: تُدرج كربيد أو فولاذ مقوى يبطن التجويف الداخلي في مناطق التآكل العالي. وقد تم تصميمها كأجزاء مستهلكة، ويمكن استبدالها أثناء الصيانة المجدولة دون استبدال جسم المشعب بالكامل. تتمتع جلبة التآكل القياسية بعمر خدمة يتراوح بين 200 إلى 500 مرحلة فارك اعتمادًا على تركيز المادة الداعمة ونوعها.
• تقليم صمام كربيد التنغستن: تستخدم صمامات البوابة وصمامات التوصيل في خدمة التكسير مقاعد من كربيد التنغستن ومكونات تقليم بصلابة فيكرز تتراوح بين 1500 و2400 فولت عالي - وهي أصعب بكثير من دعامة رمل الكوارتز ذات 100 شبكة (حوالي 800 فولت عالي) التي تتدفق عبرها.
• تحسين هندسة مسار التدفق: حديث مشعب فارك تستخدم التصميمات ديناميكيات الموائع الحسابية (CFD) لتحسين هندسة التجويف الداخلي، مما يقلل الاضطراب عند الوصلات بنسبة 20-40% ويمد متوسط الوقت بين عمليات الصيانة المرتبطة بالتآكل.

عمليات مشعب فراك: التجهيز، واختبار ما قبل العمل، وتنفيذ المرحلة

الإجراء التشغيلي السليم ل مشعب فارك لا تقل أهمية عن مواصفات المعدات. ترجع غالبية حالات فشل المعدات في الموقع إلى أخطاء إجرائية - عدم كفاية اختبار الضغط، أو تسلسل الصمامات غير المناسب، أو فشل تركيب التوصيل - وليس بسبب عيوب المعدات.

بروتوكول اختبار الضغط قبل العمل

كل مشعب فارك يجب أن يتم اختبار ضغط التجميع قبل كل مهمة إلى الحد الأقصى لضغط المعالجة المتوقع، أو إلى ضغط العمل المقدر للمشعب، أيهما أقل. يتضمن البروتوكول القياسي:

• اختبار الضغط المنخفض (200-500 رطل لكل بوصة مربعة): يؤكد أن جميع التوصيلات مصنوعة بشكل صحيح وأن الصمامات في مكانها الصحيح. يلزم الانتظار لمدة 10 دقائق مع عدم انحسار الضغط قبل المتابعة.
• اختبار الضغط العالي (إلى MAWP أو الحد الأقصى لضغط العلاج المتوقع): أ 10-minute hold at full test pressure with no more than 50 psi decay allowed. Any decay greater than this requires immediate investigation and re-test before operations begin.
• اختبار وظيفة الصمام: يتم تدوير كل صمام عزل مفتوحًا ومغلقًا تحت الضغط للتحقق من التشغيل السليم. يتم وضع علامة على الصمام الذي يفشل في الحفاظ على الضغط التفاضلي خارج الخدمة ويتم تجاوزه أو استبداله.
• التحقق من نقطة ضبط PRV: ال pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

مرحلة التنفيذ: إدارة الصمامات أثناء مهمة frac

خلال مرحلة التكسير مشعب فارك يكون المشغل مسؤولاً عن إدارة مواضع صمامات الدخول والخروج في الوقت الفعلي. يتطلب إجراء التشغيل القياسي ما يلي:

• لا تغلق أبدًا صمامًا في اتجاه مجرى النهر (جانب البئر) أثناء تشغيل المضخات: يؤدي إغلاق مخرج البئر بينما تكون المضخات في المعدل إلى خلق حالة "الرأس المسدود" - ارتفاع الضغط لضخ الضغط المغلق في غضون ثوانٍ، ومن المحتمل أن يتجاوز ضغط العمل الأقصى المتشعب. يجب إغلاق جميع وحدات المضخة قبل إغلاق الصمامات الموجودة على جانب البئر.
• مشاركة المضخة التسلسلية: يتم جلب المضخات عبر الإنترنت واحدة تلو الأخرى من خلال صمامات المدخل الفردية الخاصة بها، مما يسمح للمشغل بمراقبة استجابة الضغط والتأكد من سلامة المشعب قبل إضافة المضخات اللاحقة.
• إجراء تبديل السوستة المتعددة: عند التبديل بين الآبار في عملية السوستة، يتم فتح صمام بئر الاستقبال قبل إغلاق صمام بئر المعالجة - مما يحافظ على التدفق المستمر ويمنع أحداث مطرقة الضغط التي تعمل على تسريع تآكل الصمام والتركيبات.

تقنية الجيل التالي من تكنولوجيا Frac المتعددة: الأتمتة والتشغيل عن بعد

ال مشعب فارك تشهد شركة "آي بي سي" تحولًا تكنولوجيًا كبيرًا مدفوعًا بدفع الصناعة نحو عمليات مواقع الآبار البعيدة والمستقلة - وهو اتجاه تسارع بسبب تكاليف العمالة، واعتبارات الصحة والسلامة والبيئة، وتكامل فروق التكسير الكهربائي (e-frac).

أutomated Valve Control Systems

الجيل القادم مشعب فاركs دمج الصمامات التي يتم تشغيلها هيدروليكيًا أو كهربائيًا والتي يتم التحكم فيها من شاحنة المعالجة - مما يلغي الحاجة إلى الموظفين لتشغيل الصمامات المتشعبة يدويًا في منطقة الضغط العالي بالقرب من رأس البئر. يمكن لأنظمة الصمامات الآلية تنفيذ تسلسل تبديل السحاب في أقل من 5 ثوانٍ مقابل 30-60 ثانية للتشغيل اليدوي، مما يقلل من عدم القدرة على الانتشار وتقلب الضغط أثناء انتقالات البئر.

أdvanced control systems include interlock logic that prevents operators from inadvertently creating deadhead conditions — if a command to close a well-side valve is issued while pumps are above a pre-set flow rate threshold, the system alerts the operator and requires confirmation before executing the command.

صفائف الاستشعار المتكاملة والصيانة التنبؤية

حديث مشعب فارك تتضمن التصميمات أجهزة استشعار لسمك الجدار بالموجات فوق الصوتية في مناطق التآكل العالية، وتنقل بيانات التآكل في الوقت الفعلي إلى شاحنة المعالجة. عندما ينخفض ​​سمك الجدار في موقع مراقب إلى ما دون الحد المحدد مسبقًا (عادةً 80% من سمك التصميم الأصلي)، يقوم النظام بوضع علامة على المكون للفحص أو الاستبدال في نافذة الصيانة المجدولة التالية - قبل حدوث أي فشل.

أcoustic emission sensors can detect micro-cracking in manifold bodies before cracks propagate to a through-wall condition, providing early warning of fatigue damage that visual inspection would miss. Industry data indicates that predictive maintenance programs based on continuous sensor monitoring can extend average مشعب فارك عمر الخدمة بنسبة 20-35% وتقليل أعطال المعدات غير المخطط لها بنسبة تزيد عن 60%.

فحص وصيانة مشعب التكسير: ما تتطلبه معايير الصناعة

مشعب فارك تخضع متطلبات الفحص والصيانة لـ API RP 7L وAPI 16C وبرامج ضمان الجودة الخاصة بالمشغل. إن عواقب فشل المشعب - إطلاق السوائل ذات الضغط العالي، والاشتعال المحتمل، وإصابة الأفراد - تجعل الامتثال غير قابل للتفاوض.

• الفحص البصري بعد العمل: أfter each frac job, all external surfaces, connection points, valve stems, and pressure gauges are visually inspected for leaks, mechanical damage, erosion grooves, and corrosion. Any fitting showing visible erosion at the OD is removed from service for dimensional inspection.
• اختبار سمك بالموجات فوق الصوتية (UT): يتم قياس الحد الأدنى لسمك الجدار في جميع مناطق التآكل العالية (تقاطعات الإنطلاق، والمرفقين، وأجسام الصمامات) باستخدام مقاييس الموجات فوق الصوتية المعايرة. تتطلب القياسات التي تقل عن الحد الأدنى المحسوب لسمك الجدار (حسب ASME B31.3 أو API 6A) الإزالة الفورية من الخدمة.
• فحص الجسيمات المغناطيسية (MPI) أو اختبار اختراق الصبغة (DPT): يتم إجراؤه على مناطق اللحام والوصلات الملولبة ومناطق التآكل الملحوظ للكشف عن الشقوق السطحية. يُفضل MPI للمواد المغناطيسية؛ يستخدم DPT على السبائك غير المغناطيسية.
• إعادة الاعتماد الكامل للاختبار الهيدروستاتيكي: مطلوب سنويًا أو بعد أي إصلاح، عند ضغط تشغيل 1.5× لمدة 10 دقائق على الأقل. يجب أن تكون سجلات إعادة الاعتماد قابلة للتتبع إلى الرقم التسلسلي المشعب المحدد ويتم الاحتفاظ بها طوال مدة خدمة الجهاز.
• إعادة بناء واستبدال الصمام: تتطلب صمامات البوابة في خدمة مشعب التكسير عادةً استبدال المقعد والختم بعد 150-300 دورة تشغيل (فتح/إغلاق تحت الضغط). تعد صيانة الصمامات المؤجلة السبب الرئيسي لتسرب الصمامات أثناء الخدمة في الوضع النشط مشعب فاركs .

الأسئلة المتداولة: مشعبات فارك

الاستنتاج: إن مشعب الفراك هو العمود الفقري لكل عملية إنجاز حديثة

أ مشعب فارك هي أكثر بكثير من مجرد قطعة أنبوب سلبية - فهي مركز القيادة الهيدروليكية لانتشار التكسير الهيدروليكي، وتحدد مواصفاتها وصيانتها وتشغيلها بشكل مباشر كفاءة العمل، وسلامة الموظفين، وجودة الإنجاز. يعد اختيار نوع المشعب المناسب (بئر فردي، أو سحاب، أو مجمع)، وفئة الضغط (10K، أو 15K، أو 20K)، ومواصفات المواد لظروف التكوين والتشغيل الخاصة بك قرارًا فنيًا له عواقب كبيرة من حيث التكلفة والسلامة.

ال data makes a compelling case for investing in high-quality مشعب فارك المعدات: تعمل مشعبات السوستة على تقليل إنجاز معاهدة عدم الانتشار بنسبة 30-40%، وأنظمة الصمامات الآلية تقلل الحوادث المتعلقة بالمشعب بنسبة تزيد عن 60%، وبرامج الصيانة التنبؤية تعمل على إطالة عمر خدمة المعدات بنسبة 20-35%. ومع استمرار الصناعة في الدفع نحو زيادة عدد المضخات، وضغوط المعالجة الأعلى، والعمليات المتزامنة متعددة الآبار، فإن مشعب الكسر سوف تصبح أكثر مركزية - وأكثر تطلبًا من الناحية الفنية - في مجموعة معدات الإكمال.
